【技术简讯】车身气密性分析及密封方案设计1.背景说明 | 气密性背景简介 随着汽车越来越普及和汽车设计制造水平的不断提升，顾客对车辆的NVH 、热性能等汽车性能的要求也越来越高，乘客需要一个安静舒适、不受干扰的车内环境。在不同汽车品牌动力经济性、驾驶性能、安全性能相当和差距非常小的时候，汽车密封性也成为汽车对标竞争的重要因素之一，并且车身密封性对于汽车车内噪声的影响很大，好的密封性能够起到隔声和消声作用，对汽车热性能和燃油经济性也会有好的影响， 因此提升车身密封性能非常重要。 | 气密性评价指标及方法 目前车身密封性指标分为白车身和整车两个指标，只能通过气密性检测仪器进行检测。
整车气密性实验

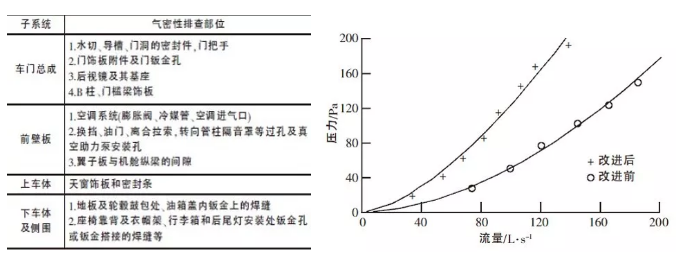

气密性改善方案 气密性测试实验

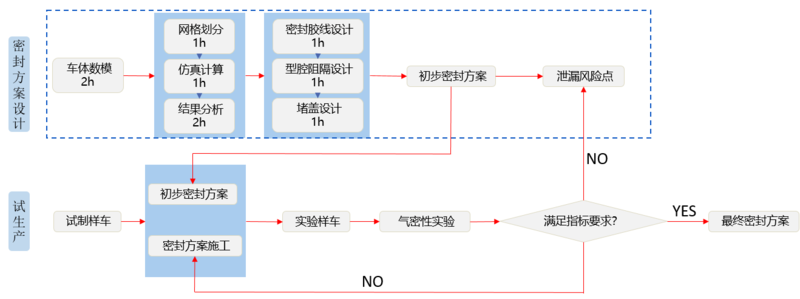

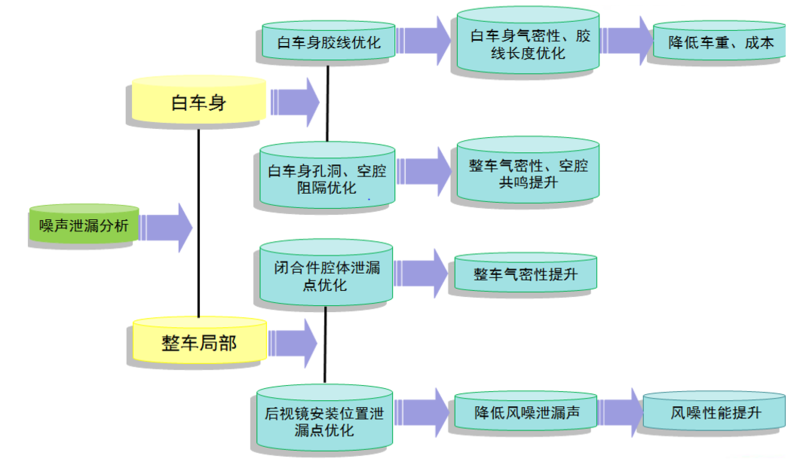

技术路线
2.泄漏仿真分析介绍 气密性仿真分析流程

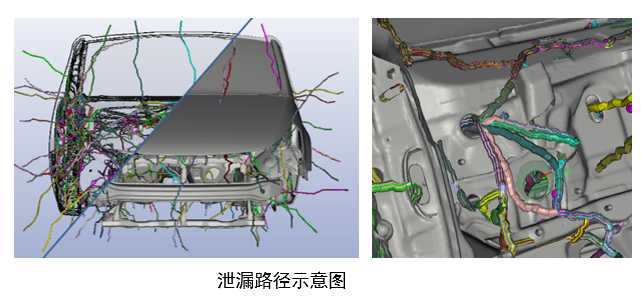

主要功能： •泄漏位置 •泄漏路径

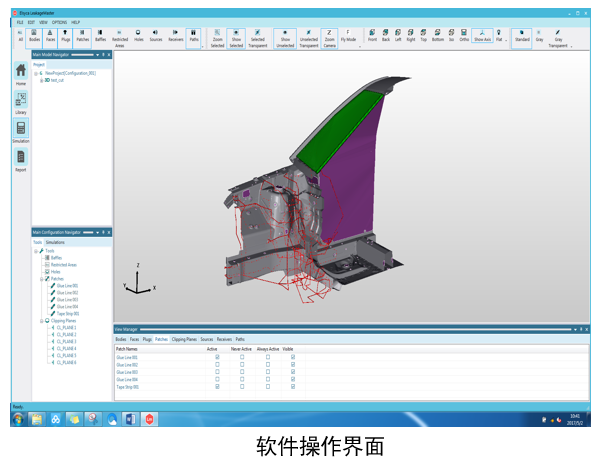

软件特点

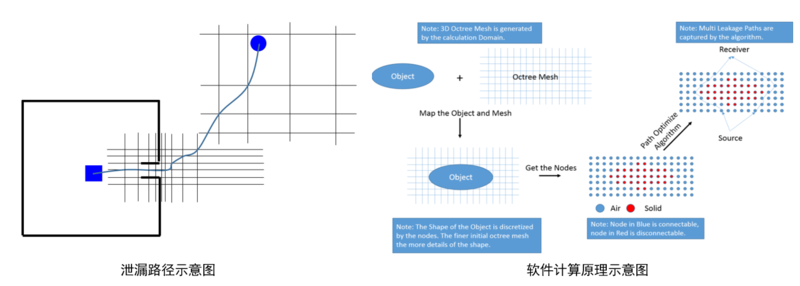

泄漏仿真分析介绍 基本原理：采用基于迪杰斯特拉算法的路径择优算法 在结构内部和外部的空气域，形成格子网格。在结构外部设置激励源，在结构内部设置接收器。泄漏路径会从激励源出发，沿着网格节点传播，从结构缺陷进入结构内部，到达接收器。观察泄漏路径，可以快速地找到泄漏位置和源头。

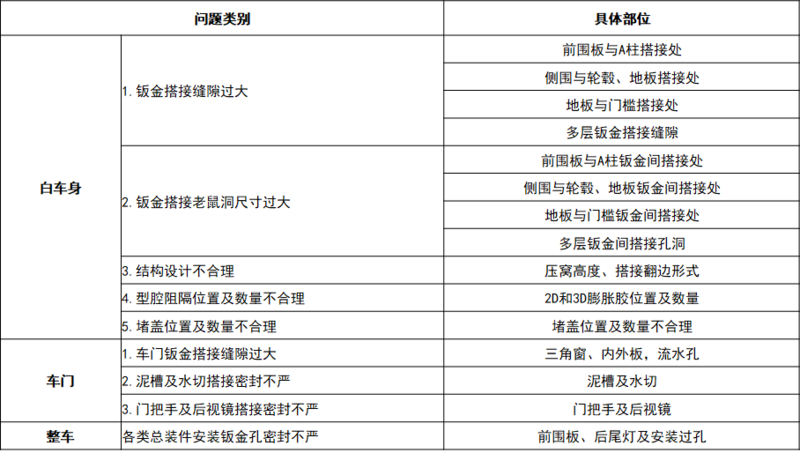

主要解决问题
应用阶段 1.产品设计前期：通过软件进行自定义密封方案设计，可以找到钣金缝、小孔、老鼠洞以及数据本身缺失等密封泄露点，通过自定义密封工具进行密封分析，能够解决白车身密封问题。 2.样车试制阶段：通过软件仿真分析和气密性试验，找到影响白车身及整车气密封泄露点，通过运用软件自带的密封工具进行封堵，可以有效降低泄漏量。

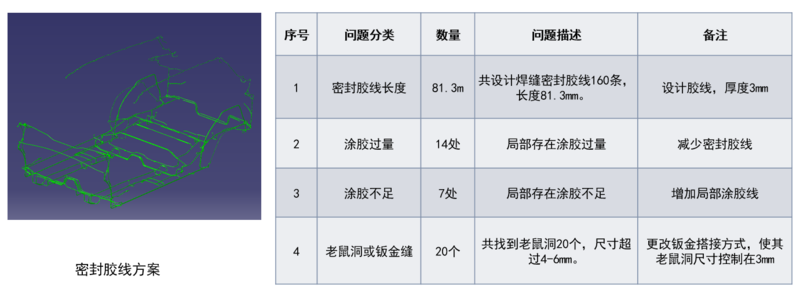

密封方案设计及优化 密封方案设计 密封胶线方案

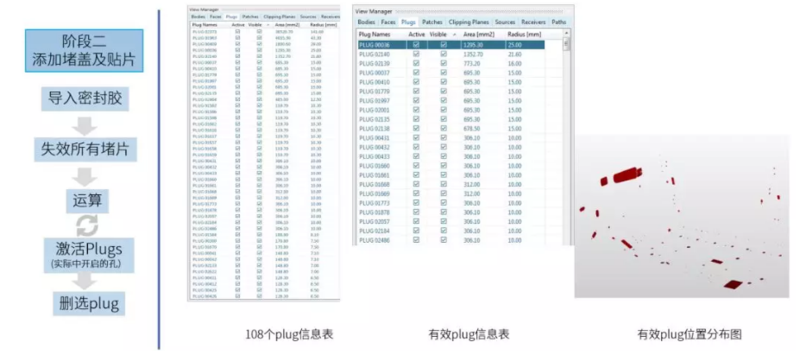

密封方案优化
车门密封设计及优化
|
